Articolo: 5040
Flange: UNI EN 1092-2 PN 40, ASME 16.5
Scartamento: DIN 3202 F16 Design EN 12516, API 609
Installazione: orizzontale, verticale
CAMPI DI APPLICAZIONE • Impianti di distribuzione acque • Impianti industriali e di processo •Petrolio e raffinerie • Vapore • Gas
Verniciatura epossidica idonea all'utilizzo su acque potabili.
Le valvole a triplo eccentrico sono un’ottima soluzione in termini di tenuta per le applicazioni di processo. Grazie alla tenuta metallica, garantiscono la totale assenza di perdite, sia interna alla valvola, che verso l’esterno. Questo dettaglio consente l’idoneità della valvola per applicazioni industriali anche ad alte temperature e con fluidi pericolosi. Le valvole a farfalla prodotte con il disco triplo eccentrico consentono l’eliminazione di qualsiasi attrito tra la sede e l’anello di tenuta, agevolando apertura e chiusura con il minimo sforzo. Le valvole a farfalla a triplo eccentrico possono essere flangiate secondo lo standard DIN o ANSI. Sono valvole estremamente versatili, facili da installare, di lunga durata e non necessitano manutenzioni. In esecuzione standard con riduttore manuale, su richiesta con attuatore elettrico.
Materiali
corpo |
acciaio al carbonio WCB |
disco |
acciaio al carbonio WCB |
albero |
acciaio inox X 20 CR 13 |
anello di tenuta |
acciaio inox 304 + grafite |
verniciatura |
epossidica o polivinilica |

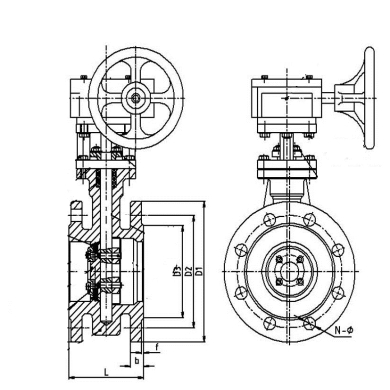

DN |
L mm. |
D1 mm. |
D2 mm. |
D3 mm. |
b |
Peso kg. |
150 |
140 |
300 |
250 |
211 |
28 |
45 |
200 |
152 |
375 |
320 |
285 |
34 |
59 |
250 |
165 |
450 |
385 |
345 |
38 |
90 |
300 |
178 |
575 |
450 |
410 |
42 |
110 |
350 |
190 |
610 |
511 |
465 |
46 |
159 |
400 |
216 |
685 |
585 |
535 |
51 |
213 |
450 |
222 |
685 |
611 |
560 |
51 |
240 |
500 |
229 |
755 |
670 |
615 |
52 |
329 |
600 |
267 |
815 |
795 |
735 |
61 |
510 |
700 |
292 |
915 |
900 |
840 |
64 |
638 |
800 |
318 |
1140 |
1130 |
965 |
72 |
818 |
900 |
330 |
1256 |
1146 |
1075 |
76 |
1012 |
1000 |
410 |
1480 |
1350 |
1216 |
84 |
1314 |
1200 |
470 |
1575 |
1460 |
1316 |
88 |
2002 |
DN |
Pressione nominale |
Pressione di prova MPa |
Massima pressione MPa |
mm |
BAR |
corpo |
sedi |
400°C |
150-1200 |
40 |
6,0 |
4,4 |
2,31 |
