Perforazione DN 25/80 0,8mm, DN 100/200 1,0mm, DN 250/400 1,6mm.
Flange: UNI EN 1092-2 PN 64
Scartamento: EN 558-1 serie 2, DIN 3202 F2
Installazione: Installazione: nel senso del flusso. In caso di installazione verticale, col flusso dall'alto verso il basso.
CAMPI DI APPLICAZIONE ° Impianti di distribuzione acque ° Acque potabili ° Impianti di depurazione / trattamento ° Industria
I filtri a “Y” di acciaio sono adatti a raccogliere e trattenere qualsiasi impurità presente nella tubazione.Il cestello filtrante, costruito in acciaio inox 304, è estraibile. Il coperchio è provvisto di un foro di scarico per la pulizia del filtro.
| corpo | acciaio GS-C 25, GP-240-GH |
|---|---|
| cappello | acciaio GS-C 25, GP-240-GH |
| cestello | acciaio inox 304 |
| guarnizione | esente amianto |
| verniciatura | polivinilica |

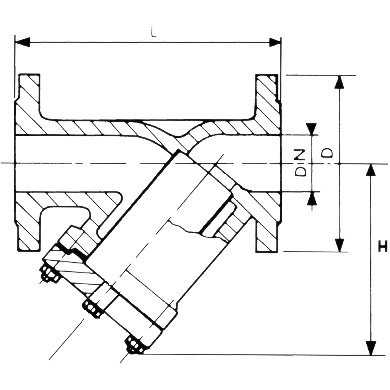

| DN | L mm. | H mm. | D mm. | Peso kg. |
|---|---|---|---|---|
| 15 | 210 | 130 | 105 | 6.4 |
| 20 | 220 | 130 | 130 | 8 |
| 25 | 230 | 140 | 140 | 9.8 |
| 32 | 250 | 160 | 155 | 14.4 |
| 40 | 260 | 190 | 170 | 19.8 |
| 50 | 300 | 205 | 180 | 25.2 |
| 65 | 340 | 230 | 205 | 41.4 |
| 80 | 380 | 240 | 215 | 54 |
| 100 | 430 | 270 | 250 | 84 |
| 125 | 500 | 335 | 295 | 126 |
| 150 | 550 | 375 | 345 | 173 |
| 200 | 650 | 460 | 415 | 350 |
| DN | Pressione nominale | Pressione di prova MPa | Massima pressione MPa | ||
| mm | BAR | corpo | sedi | 120°C | 400°C |
| 15 - 200 | 64 | 9,6 | 7,0 | 6,4 | 3,2 |
