Articolo: 2658
Flange: UNI EN 1092-2 PN 40
Design: DIN 3352 Scartamento: EN 558-1, serie 26. DIN 3202 F7
Installazione: orizzontale / verticale
CAMPI DI APPLICAZIONE • Acqua • Vapore • Petrolio e raffinerie
Le valvole a saracinesca a corpo cilindrico vite esterna in acciaio sono utilizzate in svariate tipologie di impianti, tipicamente in impianti industriali con liquidi pericolosi o ad alte temperature, per pressioni fino a 40 bar. Le valvole a saracinesca a corpo ovale vite esterna sono in acciaio, con gli anelli di tenuta del corpo e del cuneo in acciaio inox. In esecuzione standard con volantino.
Materiali
corpo - cappello |
acciaio GS-C25, GP-240-GH |
cuneo |
acciaio GS-C25, GP-240-GH |
volantino |
acciaio GS-C25, GP-240-GH |
asta |
acciaio inox X20 CR13 |
sedi corpo e cuneo |
acciaio inox |
baderna |
grafite |
guarnizione corpo-cappello |
grafite |
verniciatura |
polivinilica esternamente |

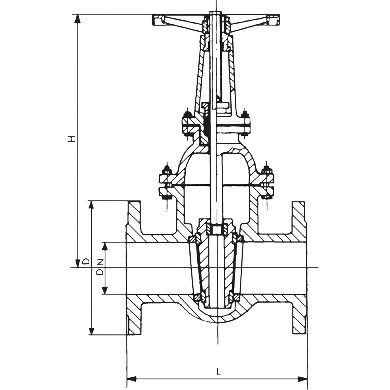

DN |
L mm. |
H mm. |
D mm. |
Peso kg. |
40 |
240 |
418 |
150 |
26.5 |
50 |
250 |
426 |
165 |
30.5 |
65 |
290 |
520 |
185 |
40 |
80 |
310 |
555 |
200 |
53 |
100 |
350 |
644 |
235 |
66 |
125 |
400 |
746 |
270 |
103 |
150 |
450 |
855 |
300 |
146 |
200 |
550 |
1065 |
375 |
223 |
250 |
650 |
1270 |
450 |
383 |
300 |
750 |
1450 |
515 |
520 |
350 |
850 |
1695 |
580 |
857 |
400 |
950 |
1880 |
660 |
1087 |
DN |
Pressione nominale |
Pressione di prova MPa |
Massima pressione MPa |
mm |
BAR |
corpo |
sedi |
150°C |
400°C |
40-400 |
40 |
6,0 |
4,4 |
3,42 |
2,31 |
