Giunti di smontaggio con soffietto in acciaio inox PN 10

Valvotubi ind. stainless steel bellow dismantling joints art.2008
Articolo: 2008
Flange: UNI EN 1092-2 PN 10
Installazione: orizzontale
CAMPI DI APPLICAZIONE • Impianti di distribuzione acque • Industria • Impianti di irrigazione • Stazioni di pompaggio

I giunti di smontaggio sono utilizzati per installare o rimuovere le valvole dalle tubazioni. Il soffietto permette la compressione del giunto, facilitando le operazioni di montaggio e rimozione, compensando eventuali spostamenti assiali della tubazione. I giunti di smontaggio devono essere compressi prima di essere installati sulla tubazione. L’installazione può avvenire sopra o sotto terra, in camere e in generale negli impianti di cantiere. Il soffietto è in acciaio inox AISI 304/321, bulloni e tiranti di smontaggio in acciaio inox AISI 304, flange in acciaio al carbonio zincate o rivestite di vernice epossidica. Sono esclusi dalla fornitura i tiranti di forza.



Materiali
soffietto ASTM A240 Tp 321
convogliatore ASTM A240 Tp 304
flange Q235JR
tiranti di smontaggio acciaio inox AISI 304

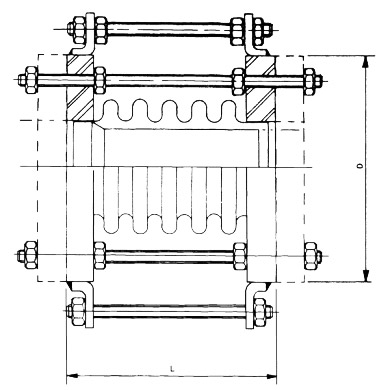

DN L mm. Compressione mm. D mm. Peso kg.
150 186 30 285 18
200 184 30 340 25
250 189 30 395 32
300 194 30 445 37
350 192 30 505 55
400 192 30 565 70
450 192 30 615 83
500 192 30 670 101
600 192 30 780 132
700 192 30 895 162
800 196 30 1015 220
900 200 30 1115 250
1000 204 30 1230 320
1200 192 30 1455 350
1400 200 30 1675 425
